قطعات فایبرگلاس (سقف، دریچه بازدید و ورق‌های آجدار)

قطعات فایبرگلاس (سقف، دریچه بازدید و ورق‌های آجدار) 1024 768 مدیر سایت

در تصفیه خانه‌های فاضلاب شهری و صنعتی معمولاً حوضچه‌ها از بتن مسلح ساخته می‌شوند و دارای دریچه‌ها و منهول‌های زیادی هستند. برخی از این حوضچه‌ها همچون متعادل ساز و راکتورهای بیهوازی بنابر مسائل فرآیندی باید به صورت سرپوشیده اجرا شوند.

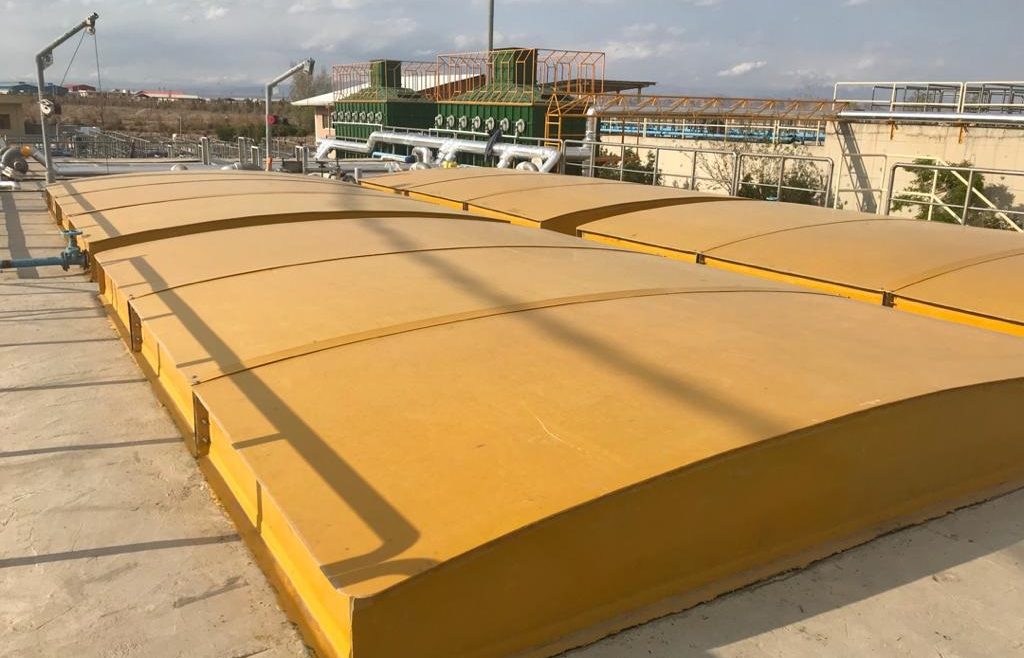

شرکت طرح و توسعه پژوهش محور اقدام به طراحی و ساخت سقف‌های مورد نیاز در تصفیه‌خانه‌های آب و فاضلاب از جنس کامپوزیت تقویت شده با الیاف شیشه (GFRP) نموده است. سقف‌های GFRP بر طبق ابعاد حوضچه موجود و یا سفارش مشتری به صورت قوسی و یا تخت قابل اجرا می‌باشد. علاوه بر سقف‌های گفته شده، ساخت انواع ورق‌های آجدار GFRP نیز امکان پذیر می‌باشد که می‌تواند جایگزین مناسبی برای ورق‌های آجدار فولادی یا گریتینگ‌های فولادی باشد.

مزایای دریچه، سقف‌‌ها و ورق‌های آجدار فایبر گلاس

– مقاومت شیمیایی بسیار بالا نسبت به ترکیبات اسیدی، قلیایی، اکسنده و غیره.

– امکان سوراخ‌کاری در محل به وسیله گردبرهای نجاری جهت عبور لوله و هندریل،

– وزن سبک نسبت به قطعات فلزی و قابلیت جابه‌جایی توسط نفرات ( عدم نیاز به جرثقیل)

– قابلیت اضافه کردن جزئیاتی مانند دریچه بازدید به سقف‌ها در مرحله ساخت براساس سفارش مشتری

– دارای مقاومت مکانیکی مناسب

دانلود کاتالوگ قطعات فایبرگلاس

آشغالگیر

آشغالگیر 150 150 مدیر سایت

یکی از بخش‌های اساسی تمام تصفیه ‌خانه‌های فاضلاب شهری و صنعتی، مرحله آشغالگیری می‌باشد که عمل حذف آشغال‌های درشت و ریز از جریان فاضلاب را انجام می‌دهد. آشغال‌ها و جامدات موجود در فاضلاب باید در اولین مراحل تصفیه فاضلاب حذف شوند؛ در غیر این صورت علاوه بر کاهش بازدهی کل سیستم تصفیه فاضلاب منجر به تخریب تجهیزات سیستم تصفیه و به طور خاص تجهیزات دوار مانند پمپ‌ها می‌شوند.

شرکت طرح و توسعه پژوهش محور برطبق نیاز مشتری انواع مختلفی از آشغالگیر شامل منحنی، سرسره‌ای، سبدی و میله‌ای را با ظرفیت‌های مختلف طراحی و تولید می‌نماید.

آشغالگیر منحنی

این نوع آشغالگیر متشکل از یک ورق مش و یا میله‌های با فاصله مشخص است که با انحنای مناسب در کانال عبور  فاضلاب قرار می‌گیرد و متناسب با اندازه قطر سوراخ ها و یا فاصله میله‌ها آشغال‌‌ها جدا می‌شوند. آشغال‌های جدا شده نیز به وسیله یک بازوی دوار از روی آشغالگیر جاروب می‌شوند و داخل یک سبد ریخته می‌شوند که بعد از گذشت زمان مشخص، این سبد توسط اپراتور تخلیه می‌گردد.

آشغالگیر سرسره‌ای

عملکرد این نوع آشغالگیر به گونه‌ای است که فاضلاب از بالا روی یک صفحه مش ریخته می‌شود که با عبور فاضلاب از این صفحه، جامدات از جریان فاضلاب جدا می‌گردد. به علت اینکه فاضلاب از بالا روی آشغالگیر ریخته میشود، ذرات جامد روی صفحه تجمع پیدا نمی‌کنند و صفحه مش به طور مکرر تمیز می‌شود. این امر نیاز به تمیزکاری توسط اپراتور و یا استفاده از سیستم‌های مکانیکی را رفع می‌کند. در این سیستم، فاضلاب به وسیله پمپ لجن‌کش به روی صفحه مش پمپ می‌شود و این امکان وجود دارد که ذرات جدا شده از فاضلاب که در پایین صفحه مش تجمع پیدا کرده‌اند به وسیله اسکرو کانوایر از پایین آشغالگیر به محل مناسب منتقل گردد.

آشغالگیر سبدی

این نوع آشغالگیر، متشکل از یک سبد است که دیواره‌های آن از ورق مش (صفحات سوراخدار) با سایز سوراخهای مناسب ساخته شده است. عملکرد این آشغالگیر به این شکل است که پس از عبور جریان فاضلاب از درون این سبد، جامدات موجود در فاضلاب درون سبد باقی مانده و فاضلاب از درون سوراخ‌ها عبور می‌کند.

آشغالگیر میله‌ای

این نوع آشغالگیر یکی از پر کاربردترین انواع آشغالگیر دستی است که قابلیت جداسازی آشغال‌ها تا اندازه 2 سانتیمتر را دارد؛ البته فاصله میله‌ها بسته به سایز مواد جامد موجود در فاضلاب انتخاب می‌شود. عملکرد این نوع آشغالگیر به گونه‌ای است که تعدادی میله با فاصله مناسب از هم و با زاویه 60-45 درجه در کانال انتقال فاضلاب قرار می‌گیرند و با عبور جریان فاضلاب از میان این میله‌ها، آشغال‌ها از جریان فاضلاب جدا می‌شوند. آشغال‌های جدا شده نیز توسط اپراتور و به صورت دستی از روی میله‌ها جمع‌آوری می‌شوند. این نوع آشغالگیر از جنس استیل ضدزنگ ساخته می‌شود.



دانلود کاتالوگ آشغالگیر

سیستم‌های آماده سازی و تزریق مواد شیمیایی

سیستم‌های آماده سازی و تزریق مواد شیمیایی 1177 889 مدیر سایت

در سیستم‌های تصفیه فاضلاب صنعتی، بطور گسترده‌ای از فرآیندهای تصفیه شیمیایی استفاده می‌شود. عملکرد صحیح این فرآیندها، وابسته به تزریق مواد شیمیایی با مقدار و دوز مناسب است. برای تأمین مواد شیمیایی مورد نیاز این گونه فرآیندها از پکیج‌های آماده‌سازی و تزریق مواد شیمیایی استفاده می‌شود. پکیج‌های مواد شیمایی از لحاظ نحوه عملکرد به دو دسته پیوسته و ناپیوسته تقسیم‌بندی می‌شود.

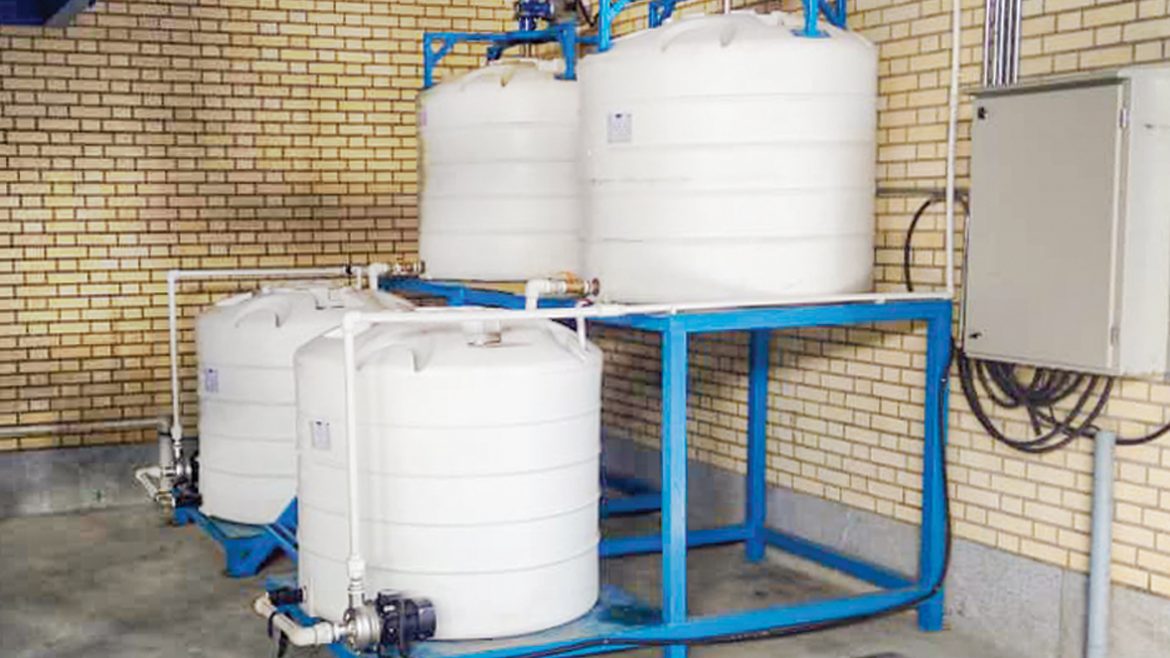

پکیج‌های آماده سازی و تزریق ناپیوسته

در این نوع پکیج‌ به ازای هر ماده شیمیایی که به سیستم تزریق می‌شود، دو عدد تانکر، یک میکسر محلول سازی و
یک پمپ تزریق وجود دارد.

پکیج‌های آماده سازی و تزریق پیوسته

این نوع پکیج تشکیل شده از یک محفظه سه قسمتی یا سه
تانکر سری است که به شکل مناسب به یکدیگر متصل شده‌اند. اجزای این پکیج شامل محفظه‌
اصلی(مخازن) میکسرهای محلول‌سازی، سیستم تغذیه پودر خشک، پمپ تزریق و مجموعه از
سنسورها است. مخازن گفته شده به ترتیب به منظور محلول‌سازی، تثبیت و ذخیره‌سازی به
کار می‌روند.

سیستم تزریق ماده خشک ( پودرپاش)

پودر پاش معمولا به عنوان بخشی از یک پکیج محلول‌سازی
اتوماتیک در نظر گرفته می‌شود. لیکن این تجهیز می‌تواند به منظور تزریق پودر خشک با
نرخ ثابت در صنایع و کاربردهای مختلف به کار برده شود. یک پودر پاش در حالت معمول
از جنس استیل ضدزنگ ساخته شده و دارای اجزای زیر می‌باشد.

        قیف (هاپر)

        مارپیچ به همراه الکتروگیربکس

        المنت گرمکن ( جلوگیری از کلوخه شدن مواد در اثر رطوبت)

        ویبراتور ( ریزش یکنواخت مواد جامد بر روی مارپیچ)



دانلود کاتالوگ سیستم‌های آماده سازی و تزریق مواد شیمیایی

بیوفیلتر چکنده

بیوفیلتر چکنده 1080 607 مدیر سایت

بیوفیلتر چکنده ترکیبی از بیوفیلتر و بیواسکرابر است و در آن باکتری‌هایی که عمل تصفیه (تجزیه ترکیبات بودار) را انجام میدهند، روی مدیاهای از جنس پلاستیک و یا مدیاهای سلولزی رشد می‌کنند. بسته به شرایط فرآیند، می‌توان جریان آب خروجی از بیوفیلتر را به ابتدای تصفیه خانه منتقل نمود و یا می‌توان در صورت لزوم بخشی از آب را درون سیستم بازچرخانی نمود و بخشی از آن را از سیستم خارج کرد. در این حالت باید به طور دائم آب جبرانی به سیستم تصفیه وارد شود و یا درصورت لزوم از مواد قلیایی برای تنظیم pH آب درون سیستم استفاده نمود. بیوفیلتر می‌تواند برای تصفیه بو در تصفیه‌خانه‌های فاضلاب بهداشتی/ صنعتی و انواع صنایع استفاده شود.

بازدهی حذف ترکیبات مختلف در جدول زیر ارائه شده است.



ترکیب

بازدهی حذف (%)

هیدروکربن‌ها

70-90

آمونیاک

70-90

سولفید هیدروژن

70-90

مرکاپتان‌ها

60-80



محاسن بیوفیلتر چکنده

         افت فشار کم

         هزینه اولیه و بهره‌برداری نسبتا کم

         مناسب برای حذف ترکیباتی که منجر به تولید اسید می‌شوند

         عدم نیاز دائم به مصرف مواد شیمیایی



معایب بیوفیلتر چکنده

         افت بازدهی سیستم در صورت نوسان شدید در ترکیب جریان ورودی

         وابستگی شدید عملکرد به انحلال گازهای آلاینده در آب

         عدم توانایی در تصفیه کامل در صورت زیاد بودن غلظت H2S در جریان ورودی



 دانلود کاتالوگ دستگاه بیوفیلتر

سایر محصولات

سایر محصولات 150 150 مدیر سایت

پکیج‌های تصفیه فاضلاب

پکیج‌های تصفیه فاضلاب 359 320 مدیر سایت

پکیج‌های تصفیه فاضلاب فلزی، واحدهای کوچکی هستند که از آنها به منظور تصفیه فاضلاب بهداشتی یا صنعتی در ظرفیت‌های نسبتا کم استفاده می‌شود. با توجه به مزایای متعدد این گونه پکیج‌ها نسبت به سازه‌های بتنی در ظرفیت‌های پایین، استفاده از آن‌ها در حال گسترش می‌باشد. برخی از انواع پکیج‌های فلزی براساس نوع فرآیند به کار رفته عبارتند از:

  • انعقاد/ لخته‌سازی و ته نشینی (ترسیب شیمیایی)
  • بیولوژیک (هوازی و بیهوازی)
  • گندزدایی
  • اکسیداسیون شیمیایی
  • راکتور ناپیوسته متوالی (SBR)

براساس نوع فاضلاب، پکیج فلزی می‌تواند شامل مراحل مختلفی از فرآیندهای فوق الذکر باشد؛ براین اساس یک پکیج فلزی می‌تواند علاوه بر تصفیه فاضلاب بهداشتی، برای تصفیه فاضلاب اکثر صنایع نیز به کار رود.

مزایای پکیج‌های تصفیه فاضلاب

  • کارایی بسیار بالا در تصفیه فاضلاب مطابق استانداردهای سازمان حفاظت محیط زیست (توانایی حذف بیش از 60 درصد بار آلودگی (COD
  • قابلیت جابه‌جایی پس از نصب و راه‌اندازی
  • سرعت بالای ساخت، نصب و راه‌اندازی
  • عدم نیاز به عملیات سنگین عمرانی در محل نصب ( در اکثر موارد زیرسازی قبل از نصب باید انجام شود)
  • امکان ارتقا و بهسازی در صورت ایجاد تغییرات در کیفیت فاضلاب ورودی
  • امکان ساخت با ابعاد در دسترس در محل نصب

عملکرد پکیج تصفیه شیمیایی (ترسیب)

پکیج‌های تصفیه شیمایی در حالت کلی به دو صورت پیوسته و ناپیوسته قابل طراحی و ساخت می‌باشند. انتخاب نوع پکیج و مراحل تصفیه مورد نیاز براساس ظرفیت دستگاه، کیفیت فاضلاب/ پساب ورودی، مساحت در دسترس برای نصب پکیج و غیره تعیین می‌گردد.

در حالت کلی یک پکیج تصفیه شیمیایی شامل مراحل تنظیم pH، اختلاط سریع ( انعقاد)، اختلاط آرام ( لخته سازی) و ته نشینی می‌باشد. در یک پکیج پیوسته هر یک از این مراحل در یک مخزن ( راکتور) مجزا انجام می‌شود در حالیکه در یک پکیج ناپیوسته کلیه مراحل در یک مخزن واحد و به صورت متوالی انجام می‌شود.

مقایسه پکیج‌های پیوسته و ناپیوسته تصفیه شیمیایی

نوع پکیجویژگی‌ها



پیوسته

–        قابل استفاده برای ظرفیت‌های بالا (تا حدود m3/day 1000)

–        قابلیت استفاده از چند پکیج به صورت موازی برای ظرفیت‌های بالاتر

–        حداقل نیاز اپراتوری به علت پیوسته بودن فرآیند

–        قابلیت جابه‌جایی پس از نصب و راه‌اندازی





ناپیوسته

–        قابل استفاده برای ظرفیت‌های کم تا متوسط (تا حدود m3/day 50)

–        قابلیت استفاده از چند پکیج به صورت موازی برای ظرفیت‌های بالاتر

–        سهولت بهره‌برداری در صورت ایجاد تغییرات در کیفیت خوراک ورودی

–        قابلیت جابه‌جایی پس از نصب و راه‌اندازی

–        فضای اشغال شده پایین‌تر در مقایسه با پکیج‌های پیوسته

–        حمل و نقل آسان‌تر به علت کوچک‌تر بودن ابعاد

متعلقات پکیج

شرکت طرح و توسعه پژوهش محور علاوه بر تولید انواع پکیج‌های فلزی تصفیه فاضلاب در ظرفیت‌های مختلف به صورت پیوسته و ناپیوسته، سایر متعلقات مورد نیاز برای تصفیه فاضلاب به این روش را نیز تولید می‌نماید.

  • ساخت راه‌پله، راهرو به همراه چکر پلیت( ورق آجدار) از جنس فایبر گلاس جهت سهولت دسترسی به الکتروموتورها، میکسرها و هم‌چنین مشاهده چشمی وضعیت عملکرد سیستم
  • ساخت انواع سیستم‌های آماده‌سازی و تزریق مواد شیمیایی در ظرفیت‌های مختلف متناسب با نیاز پکیج،
  • اتوماتیک کردن بخش‌های مختلف دستگاه علی‌الخصوص در مورد پکیج‌های ناپیوسته (تابلو برق رله کنتاکتوری برای راه اندازی دستی به صورت پیش فرض بر روی دستگاه وجود دارد.)
  • امکان پوشش‌دهی سطح داخلی پکیج برای فاضلاب‌های خورنده با انواع متریال مانند اپوکسی- کولتار، کامپوزیت فایبرگلاس GFRP (بدنه دستگاه در حالت پیشفرض از جنس فولاد ST37 و با پوشش داخل/ خارج اپوکسی می‌باشد.)
  • امکان جایگزینی راکتور‌های تنظیم pH، انعقاد و لخته سازی با فلوکولاتور لوله‌ای مجهز به میکسر استاتیک، که باعث کاهش هزینه اولیه، جاری و نیز کاهش نیروی اپراتوری مورد نیاز خواهد شد.

دستگاه MDSP

دستگاه MDSP 937 728 مدیر سایت

آشنایی با دستگاه MDSP :

دستگاه مولتي ديسک اسکروپرس یا به اختصار MDSP، یکی از جدیدترین تکنولوژی‌های به کار رفته در سطح جهان به منظور آبگیری لجن صنایع مختلف می‌باشد. با توجه به مزایای متعدد این روش در مقایسه با سایر روش‌های آبگیری لجن، این تکنولوژی در ایران نیز به سرعت در حال فراگیر شدن است. اساس این روش مبتنی بر خروج بخش مایع لجن لخته شده از بین دیسک‌های ثابت و متحرک در اثر اعمال فشار مارپیچ دستگاه می‌باشد. شرکت طرح و توسعه پژوهش محور به عنوان سازنده و تأمین کننده تجهیزات تصفیه آب و فاضلاب، اقدام به عرضه MDSP با ظرفیت‌ها و قابلیت‌های مختلف نموده است.

مقایسه MDSP با سایر روش‌های آبگیری لجن :

در جدول زیر خصوصیات کلیدی انواع روش‌های آبگیری لجن با MDSP مقایسه شده اند :

خصوصیات عملکردی دستگاه MDSP :

  • در ابتدا لجن ورودی به دستگاه MDSP وارد مخزن لخته سازی شده و پس از اختلاط با محلول پلی الکترولیت مناسب، لخته‌های درشت و پایدار تشکیل می‌گردد.
  • در ادامه لجن منعقد شده به محور/ محورهای دستگاه وارد می‌شود. هر محور شامل تعدادی دیسک ثابت، تعدادی دیسک متحرک و یک مارپیچ می‌باشد. بخش ابتدایی هر محور تغلیظ و بخش دوم آن آبگیری نامیده می‌شود.
  • هنگامی که لجن وارد دستگاه می‌شود، به علت تغییرات گام مارپیچ و قطر شافت، آب لجن از بین دیسک‌های ثابت و متحرک آن خارج شده و لجن نسبتاً خشک از انتهای محور جدا می‌گردد.
  • حرکت مکرر دیسک‌های متحرک مانع از گرفتگی و خشک شدن لجن در محور می‌شود.
  • MDSP می‌تواند برای آبگیری لجن با غلظت mg/L 2000-50,000 به کار برده شود.

متعلقات دستگاه (پکیج آبگیری لجن به روش MDSP):

شرکت طرح و توسعه پژوهش محور علاوه بر تولید مدل‌های مختلف دستگاه MDSP سایر متعلقات مورد نیاز برای آبگیری لجن به این روش را بر طبق نیاز مشتری تولید می‌نماید.

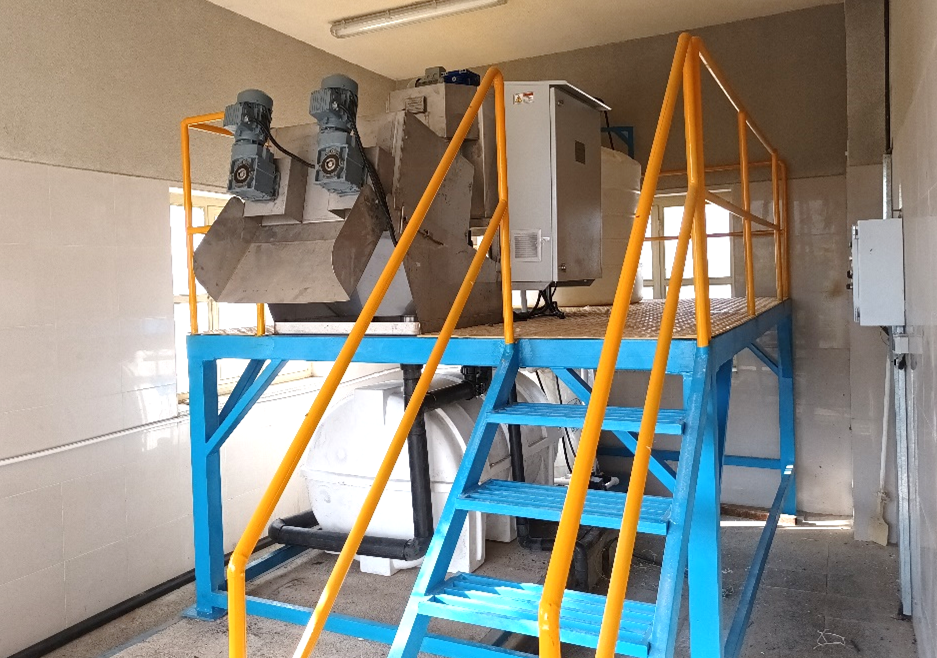

  • ساخت پلتفرم قرارگیری دستگاه MDSP به همراه راه پله، چکر پلیت ( ورق عاج دار) به منظور سهولت تخلیه لجن خشک شده در بخش دپوی لجن؛
  • ساخت سیستم‌های آماده‌سازی و تزریق محلول پلی الکترولیت متناسب با ظرفیت دستگاه MDSP مورد استفاده؛
  • سیستم شستشوی اتوماتیک یا نیمه اتوماتیک شامل مخزن، پمپ، سنسورها و غیره (لوله کشی و نازل‌های شستشو به صورت پیش‌فرض بر روی دستگاه وجود دارد.)؛
  • اتوماتیک کردن بخش‌های مختلف دستگاه مانند سیستم شستشو، محلول‌سازی و غیره با اضافه کردن PLC از برندهای مختلف همچون زیمنس و دلتا به تابلو برق دستگاه (تابلو برق رله کنتاکتوری برای راه اندازی دستی به صورت پیش فرض بر روی دستگاه وجود دارد.)؛
  • قابلیت ارائه دستگاه MDSP به همراه باکس حمل چوبی قابل حمل با لیفتراک.



دانلود کاتالوگ دستگاه MDSP

پکیج

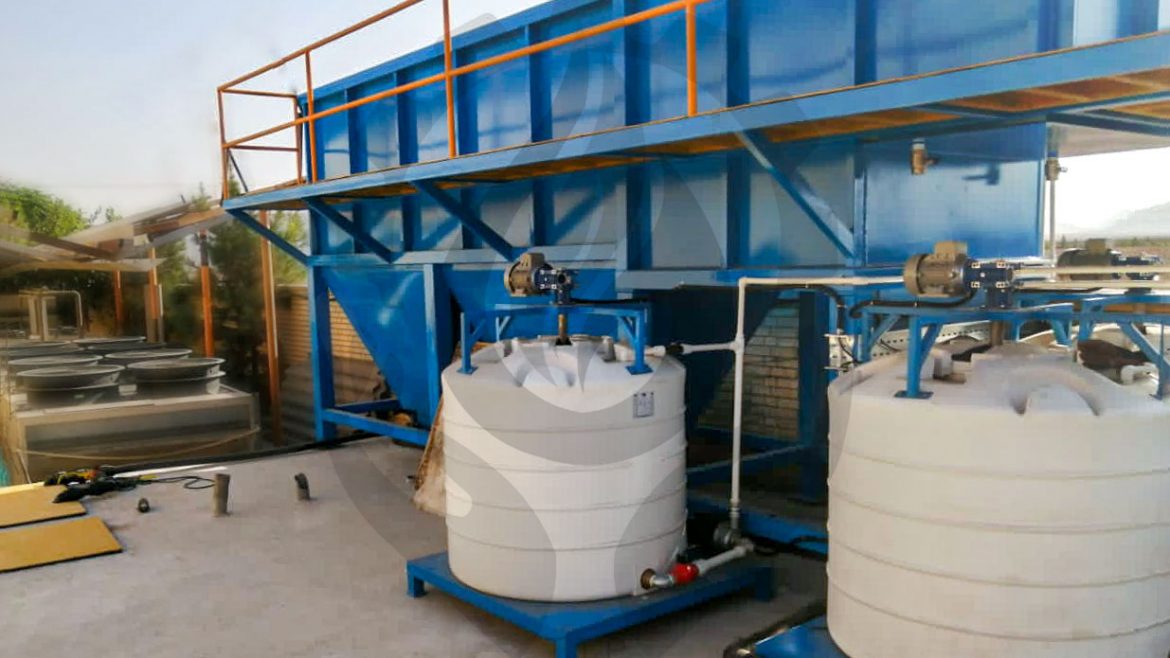

پکیج فلزی تصفیه فاضلاب

پکیج فلزی تصفیه فاضلاب 587 368 مدیر سایت

کارفرما: تصفیه خانه شهرک صنعتی سه راهی مبارکه

سال بهره برداری: 1400

پکیج

پکیج فلزی تصفیه فاضلاب

پکیج فلزی تصفیه فاضلاب 1235 849 مدیر سایت

کارفرما: شرکت  صنایع غذایی گارنیش

سال بهره برداری: 1399

دستگاه بیوفیلتر

دستگاه بیوفیلتر چکنده

دستگاه بیوفیلتر چکنده 1080 607 مدیر سایت

کارفرما: تصفیه خانه شهرک صنعتی نجف آباد 1

سال بهره برداری: 1399
